血管通路超声：进针之前问"选哪一根"，进针之后问"这条还通不通"
通路超声看着像一件事，其实是两件。术前要回答的是"这根血管够不够粗、离皮肤几毫米、旁边有没有伴行结构"，答案决定针往哪走；术后要回答的是"这条通路里还有没有血流、管腔有没有变窄、壁上有没有附壁的东西"，答案决定这条通路还能用多久。两个问题的目标深度不一样，所以同一个科室往往会配两支而不是一支。本站产品线里，涉及血管通路与透析的探头一共 7 支，本页按"深度档位"把它们排开，并把参数表里没有的部分单独标出来。
通路超声的四条硬约束
前两条决定图像能不能用，后两条决定这台设备能不能真的被每天拿出来。
深度档位先卡死一半型号
通路血管在皮下几毫米到几厘米之间，这个范围看着浅，但跨了三个档：0–40 mm、0–60 mm、0–100 mm。本站这一组里，7H 的深度是 10–40 mm，6N 是 20–60 mm，7L 与 9L 是 20–100 mm。三档不是精度差别，是"能不能看到"的差别。
频率和穿透是反的
7H 是 16.0–20.0 MHz，看血管壁的层次最细，但 40 mm 之外就没有了；7L 是 7.5–10.0 MHz，能到 100 mm，代价是壁的细节不如前者。通路超声最常犯的错，是拿高频去看深通路，然后得出"看不清"的结论——其实是深度档位不够，不是图像质量差。
三个动作，各要什么深度
下表频率与深度取自本站产品参数表；三列对应通路管理的三个时间点。
| 要做的事 | 要看什么 | 需要的频率 · 深度 |
|---|---|---|
| 术前：选血管 | 管径、距皮肤深度、走行、有无伴行 | 10.0–13.2 MHz 或 7.5–10.0 MHz 20–60 mm 起 |
| 术中：置管与穿刺 | 针尖位置、针体走行、管腔是否被穿透 | 10.0–14.0 MHz 或 7.5–10.0 MHz 20–55 mm 档 |
| 术后：通路随访 | 管腔、血流、壁与周围组织 | 7.5–10.0 MHz 20–100 mm |
第三行是这一页与"护理与置管"的分水岭。置管是"把管子放进去"，通路随访是"放进去之后它还通不通"——两者的深度要求不一样，随访往往要看更深的一段。
本站产品页里把两件事写在同一个应用场景里的，是 5P。它的典型用途原文是"肾内科：血管通路、血栓狭窄及钙化监测；锁骨下静脉置管、透析导管置入、造内瘘、人工血管置入"。这句话里前一半是随访，后一半是术中；"造内瘘、人工血管置入"这两项，在这一组 7 支里只有 5P 的产品页明确写了。
7 支探头，按深度分成三段
先按深度筛掉不合适的，再在剩下的里面比频率、通道与穿刺辅助。
| 深度段 | 型号与频率 | 适用与代价 |
|---|---|---|
| 10–40 mm | 7H 16.0–20.0 MHz | 壁层最细，只够浅表自体通路；深通路直接看不到 |
| 20–55 mm | 5P 10.0–14.0 MHz | 浅表穿刺专用，深度档位 20/30/40/55 四档；辅助功能最简 |
| 20–60 mm | 6N 10.0–13.2 MHz 7N 10.0–13.2 MHz | 最均衡的一段，术前术后都能覆盖；6N 多一项针尖显影增强 |
| 20–100 mm | 6X 7.5–10.0 MHz 7L 7.5–10.0 MHz 9L 7.5–10.0 MHz | 深通路与肥胖对象；6X 带磁导航，9L 是 64 通道 |
这张表里有一处反差值得单独说：9L 是这一组里 64 通道的那一支，但它的穿刺辅助反而是最简的——参数表原文只写"平面内穿刺引导功能、平面外穿刺引导线功能"，没有血管自动测量，也没有针尖显影。通道多带来的是图像层面的信息量，不等于穿刺辅助功能多。这两件事在选型时经常被混在一起谈。

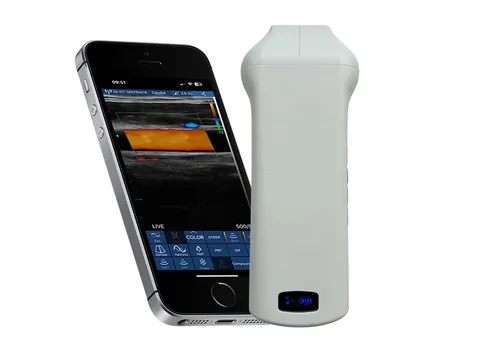

反过来，6N 是 32 通道，却有"平面内穿刺引导线功能，平面外穿刺引导与血管自动测量功能，针尖显影增强功能"三项，这一组里只有 6N 写到"针尖显影增强"。6X 与它同价位段，把这一项换成了"磁导航穿刺针位移角度显示功能"，深度也放宽到 20–100 mm。
三种配法，按"通路类型"来选
自体动静脉内瘘、人工血管、中心静脉导管，三者的深度差别决定了探头差别。
浅表通路与置管 · 5P
自体内瘘位置浅、管径够，主要做术前评估与穿刺引导，兼做 CVC 与透析导管置入。代表型号 5P 高频线阵无线探头：10.0–14.0 MHz，深度 20 / 30 / 40 / 55 mm 四档，平面内与平面外两种引导模式。
取舍：这一支的穿刺辅助是四种写法里最简的一档，没有血管自动测量，也没有针尖显影。它省的是钱和重量，不是精度——10.0–14.0 MHz 在这个深度段里是够用的。
看这款的参数 →
深通路与难穿刺 · 6X
人工血管、位置偏深的内瘘、既往穿刺困难的对象，需要看到 60 mm 以下，也需要针的位置有更多提示。代表型号 6X 带磁导航线阵探头：7.5–10.0 MHz，深度 20–100 mm 可调，穿刺辅助含"磁导航穿刺针位移角度显示功能、平面内穿刺引导线功能、平面外穿刺引导与血管自动测量功能"。
取舍：频率降到 7.5–10.0 MHz，换来 100 mm 的深度；壁的细节不如 16–20 MHz 那一档。如果科室几乎全是浅表自体通路，这一支的深度余量用不上。
看这款的参数 →还有一种情况要单独考虑：同一个透析中心里，做通路的人和做置管的人往往不是同一批。如果护理组要单独配一支做 PICC 与透析导管置入、医生组要一支做通路随访，两支各按自己的深度需求选，比一支"什么都能做"的折中方案更省——折中的结果通常是两头不够。
五件容易被漏掉的事
- "血管自动测量"是功能，不是结论。参数表写的是"平面外穿刺引导与血管自动测量功能"，指的是软件能测管径一类参数。它给的是数值，不是诊断——狭窄到什么程度算有意义、要不要干预，属于临床判断。设备不承担这一层。
- 穿刺辅助四种写法，差的是操作手感。只有引导线时，操作者要自己在屏幕上判断针尖到哪了；有针尖显影增强时，针尖在图像上更醒目；有磁导航时，屏幕上会同时给出针的位移角度。这四项对应三种不同的操作习惯，不是"配置越高越好"，而是"谁在用、习惯哪一种"。
- 续航标注口径不一样。6N、6X 写的是"3 小时，且可随时无线充电无限延长工作时间"；7 系列多数写 1.5 小时；9L 写"标配 2 个电池，可换电池，每个电池工作 1.5 个小时"。透析中心一天几十例，必须把充电方式一起算进配置，不能只看小时数。
- 无线连接对探头线是替代，不是全部替代。参数表写"wifi 无线连接"，好处是操作时手上没有线、不被牵拉；但一台设备要连一台手机或平板，多支探头同时用就要多台终端，这一点在排班表上要想到。
- 屏幕位置决定穿刺姿势。通路穿刺是在床边、在椅子上做的，操作者的视线和手的位置都很紧。手机架在什么高度、朝哪个方向，直接影响能不能一边看屏幕一边推针。这一项在参数表里查不到，只能现场试。
四条不能越的线
这一段比前面所有参数都重要。
- 狭窄的定量判定不在设备参数里。本站这一组探头的参数表列了血管自动测量功能，但没有列狭窄程度的定量指标、分级标准或与金标准的一致性数据。屏幕上的管腔变细是影像所见，是不是"有意义的狭窄"，要结合血流、压力、临床表现综合判断。
- 通路类型没有被参数表区分。自体动静脉内瘘、人工血管、中心静脉导管，三者的深度与随访重点不同，但本站产品参数表统一写作"血管通路"，没有按类型细分。选型时要按自己中心的主要通路类型来判断深度需求，不能只看"适用"两个字。
- 穿刺架与无菌附件要单独确认。通路穿刺属于有创操作，探头需要无菌隔离，部分操作还要配穿刺架。本站产品参数表里没有列各型号的穿刺架适配清单；本页不写具体适配型号，需要向产品部门确认。
- 注册证的适用范围要逐台核。同一支探头，注册证上写的是哪些部位、哪些用途，以证载内容为准。通路相关操作涉及血管内介入与透析管理，采购前应调注册证原文核对"适用范围"一栏，不要用产品页的"适用科目"代替。
还有一点要说明：本页讨论的是超声影像设备在血管通路场景下的选型。通路功能评估还涉及血流动力学、压力监测等其他手段，透析质量管理另有一套规范体系，那些不在本页范围内，也不要和超声配置混在同一张比较表里。
常见问题
Q：内瘘血管在皮下几毫米，是不是随便一支线阵都行？
A：位置浅不等于要求低。要看三件事：能不能测管径（不是所有型号都有血管自动测量）、够不够看清针尖（针尖显影增强只有部分型号有）、深度档位对不对。10.0–14.0 MHz 这一档确实适合浅表，但辅助功能差别很大——5P 只有引导线，6N 三项都有。
Q：7H 是 16–20 MHz，参数最高，为什么不推荐通吃？
A：因为它的深度只有 10–40 mm。频率越高穿透越浅，这是物理限制，不是配置取舍。7H 在 40 mm 以内看壁的层次最细，适合浅表自体通路的细节观察；一旦对象偏胖、或通路位置偏深，它就直接看不到。通路超声最常犯的错就是拿频率最高的那一支去应付所有对象。
Q：6X 的磁导航是怎么工作的？
A：本站参数表的原文是"磁导航穿刺针位移角度显示功能"，写的是它能显示什么，没有写实现方式。选型时按这句话理解就够：它给的是针的位移与角度提示，不是自动穿刺，也不替代操作者对图像的判断。
Q：9L 是 64 通道，是不是比 6N 的 32 通道好？
A：通道数影响图像的信息量，穿刺辅助是另一回事。9L 是 64 通道、深度 20–100 mm、双电池可换，但穿刺辅助只写"平面内穿刺引导功能、平面外穿刺引导线功能"，没有血管自动测量与针尖显影；6N 是 32 通道，三项辅助齐全。要"看得清的图"还是"穿刺时更多提示"，这是两个方向。
Q：这一页和"护理与置管""介入"怎么分工？
A：护理那一页讲的是"把管子放进去"这件事本身——血管怎么找、针怎么进、护士怎么学；介入那一页讲的是"针怎么被看见"的四条技术路径；本页讲的是"通路这条管子，术前怎么选、术后怎么随访"。三页的探头有重叠，但回答的问题不一样，不要按型号去读，要按问题去读。
本文所述参数取自本站产品参数表，适用范围为基于技术参数的参考说明，具体以产品注册证载明内容为准。禁忌内容或注意事项详见产品说明书。产品需在具备相应资质的执业医师操作下使用。
