心电与监护：这一页不看图像，只看能不能留得下
本站前面十五个场景全是超声：探头按在皮肤上，屏幕上出图，医师对着图判断。这一页不一样——心电与监护设备不产生图像。心电图机给波形，胎儿监护仪给胎心、宫缩、胎动三条描记，多参数监护仪给一组数字加一条趋势。所以选型要问的不是"看得清不清"，而是另一件事：这一刻测到的东西，三天后复诊、一周后交班、一个月后调阅，还能不能原样调出来。
本站心电栏目共 14 款：7 款心电图机、3 款胎儿监护仪、4 款多参数监护仪。下表每个数字都取自它们各自的参数表。
这个场景的四条约束，都在图像之外
前十五页的约束是"能不能看清"，这一页是"能不能留下"。
采集十几秒，判断在很久以后
一份 12 导心电图采集十几秒，真正读它的可能是三天后复诊对比上一次的医师。超声当场看当场判，心电当场采、事后判。
一次检查留下三样东西
纸、数据、一句结论。纸会卷边，数据能导出，结论要人签。该问的是"三样各留多久"，不是"能测几个参数"。
三类设备答三个问题
心电图机答"这一次心脏电活动"，胎监答"胎儿此刻怎么样"，多参数监护答"生命体征连续怎么变"。判读对象与时间尺度都不同，不能塞进同一张比较表。
三台都叫监护，记录的东西不是一回事
先分清这一层，再谈参数才有意义。
| 设备类型 | 回答的问题 | 记录形态 |
|---|---|---|
| 心电图机（7 款） | 这一次的心脏电活动 | 12 导联波形；纸 + 可导出文件 |
| 胎儿监护仪（3 款） | 胎儿此刻在宫内怎么样 | 胎心、宫缩、胎动三条曲线 |
| 多参数监护仪（4 款） | 生命体征连续怎么变 | 多参数波形 + 趋势 + 报警事件 |
第三列最容易被跨过去。超声看结构，采完就结束；这三类采完只是开始，真正的产出是能回头翻的记录。下面每节都带一句"它怎么留下来"。
七款心电图机，先分两个平台，再谈道数
平台决定报告能去哪，道数决定纸长什么样。
| 平台 | 本站型号 | 差别在哪 |
|---|---|---|
| 计算机平台 | EBox-12 SE-12P | 报告可导出 PDF / JPEG / XML；数据库可存数十万份；可接心电网络管理系统 |
| 嵌入式 | SE-12B SE-3B SE-3C SE-3D SE-6B | 开机即用，不依赖电脑；当场出纸；其中三款写明本机存 250 例并可扩展 |
两款计算机平台形态不同：EBox-12 是心电盒，接到装了心电软件的电脑上工作，快捷键三步——F1 采集、F2 冻结、F3 打印；SE-12P 是 15 寸一体机，触摸与键盘都能操作，同样导出三种格式、可接网络管理系统。嵌入式五款强在"不依赖外部设备"：通电、贴电极、按键出纸，不需要电脑开机与软件授权，代价是报告出不去。所以这一档真正的问题是：报告需不需要在院内流动？
| 型号 | 记录纸与道数 | 与同系列其他款的差别 |
|---|---|---|
| SE-3B | 80 或 50 mm，3 道 | 采样率 8000 Hz；共模抑制 > 100 dB；约 2.2 kg，本组最轻；电极接触不良逐路指示 |
| SE-3C | 80 mm，3 道 | 7 寸屏 480×680；手动 / 自动 / 节律不齐三种模式；本机存 250 例 |
| SE-3D | 80 mm，3 道 | 各项参数与 SE-3C 相同，差别只有操作方式换成触摸屏 |
| SE-6B | 112 mm，6 道 | 6 道同屏，屏 480×800；纸更宽，判读不用来回翻 |
| SE-12B | 216 mm，12 道 | 12 道同步打印；自带 V1 / V3 / V5 体检模式；电极脱落报警并指示部位 |
有一行值得单说：SE-3C 与 SE-3D 逐条比下来是同一份参数，差别只有触摸屏。7 寸屏 480×680、三种模式、80 mm 三道记录、250 例存储、USB 与 RS232、交直流两用全都一样。在这两款之间犹豫，要想清的只有操作习惯。另一头，SE-12B 是这组里只有它 12 道同步打印、配 216 mm 纸的，参数表写"适合大规模体检"——三道机与十二道机的差别不在精度，在一个人要花多久。
三款胎监：双胎识别与母体参数，各在一款上
本页查到的最实际一条：没有一个型号把两件事都做成标配。
| 型号 | 同时描记什么 | 双胎与母体参数 |
|---|---|---|
| SM-100 | 胎心 + 胎儿活动曲线 | 参数表未列双胎与母体参数；可选 NST 自动评分 |

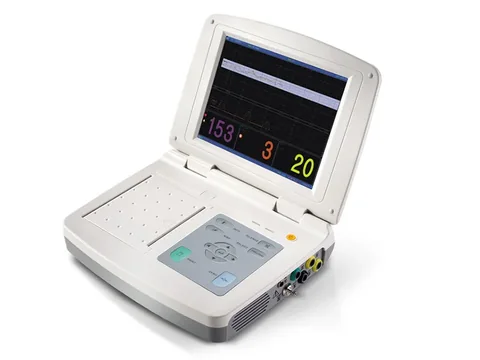

| SM-110 | 胎心 + 宫缩 + 胎动 | 双胎：胎心率偏移显示 + 重叠识别侦测报警；血氧、脉率、血压属 Plus 版本 |
| SM-90 | 胎心 + 宫缩 + 胎动 | 标配孕妇血氧 / 脉率 / 无创血压；双胎界面与胎儿听觉刺激为选配 |
取舍很清楚。要看双胎往 SM-110 走：参数表写了"胎心率显示偏移模式，便于医护人员从视觉上区分双胞胎的胎心率"，还有"胎心重叠识别侦测和报警系统"——后者解决两个胎心信号串在一起，是双胎监护里最实际的麻烦。要同时看产妇往 SM-90 走：孕妇血氧、脉率、无创血压标配，血氧 70%–99%、误差 ±3%。
两件都要，路有两条：SM-110 往 Plus 版本走（参数表写明增加血氧、脉率、血压为六参数），或 SM-90 加双胎选配；价格与配置细节本站未列，需单独问。另有一处容易记反：SM-100 的屏是这三款最大（12.1 寸可翻转），但参数表里没有宫缩压力，监护内容写的是胎心与胎儿活动曲线——屏幕大不等于参数全。
四款多参数监护仪：屏幕尺寸对应摆放位置
这一组不用按参数选，按"放在哪"选就对了。
| 型号 | 屏幕与形态 | 最合适的位置 |
|---|---|---|
| SM-500D | 15 寸 1024×768，最大 13 通道 | 手术间：可选麻醉气体、麻醉深度、呼末二氧化碳；抗除颤与电刀干扰 |
| SM-500S | 12 寸 800×600，便携式 | 床旁与病区内换床：交直流两用，可选内置记录仪 |
| SM-100T | 10 寸，亮度 10 级可调 | 要把画面送出去的床旁位：VGA / LVDS / TTL 三种输出，可接大尺寸显示器 |
| SM-500M | 7 寸竖屏，导线前置插孔 | 救护车与转运：省横向空间，贴墙摆放也能接线；诊断 / 监护 / 手术三种模式 |
共同点比差别更值得说：六参数都标配；抗除颤与电刀干扰、血氧弱灌注监测、ST 段与心律失常分析、无创压双重过压保护、720 小时趋势、1000 组血压、200 组报警，四款几乎逐字相同。真正分档的只有三处：屏幕大小、可选参数深度、波形存储时长。可选参数差距拉得最开的是 SM-500D——除六参数外还能加有创血压、呼末二氧化碳、麻醉深度、麻醉气体，这也是它把屏做到 15 寸、最大 13 通道的原因：手术间同屏要看的曲线比病房多得多。另三款窄一些：500S 可选有创压与呼末二氧化碳，500M 只有有创压，100T 是有创压与记录仪。
"留得下"指什么：把存储规格摊开看
本页最该认真读的一张表，它决定三天后你还能翻出什么。
| 设备 | 本机能存多少 | 怎么拿出去 |
|---|---|---|
| 计算机平台心电 EBox-12 / SE-12P | 可储数十万份报告 | 导出 PDF / JPEG / XML；可接心电网络管理系统 |
| 嵌入式心电 SE-3C / 3D / 6B | 250 例，SD 卡可扩至 1000 例 | USB、RS232 |
| 嵌入式心电 SE-3B / SE-12B | 参数表未列具体容量；SE-12B 支持 SD 卡增容 | SE-12B 可选配数字化心电工作站 |
| 胎儿监护 SM-110 / SM-90 | 24 小时以内 / 12 小时以上 | 内置热敏打印；TCP/IP 联网，可接中央站 |
| 多参数监护 SM-500D | 720 小时趋势 + 12 小时全息波形 | 1000 组血压、200 组报警，掉电存储 |
| 多参数监护 SM-500M / 500S / 100T | 720 小时趋势 + 2 小时波形 | 1000 组血压、200 组报警 |
表里两个数字必须并排看：趋势存 720 小时，波形只存 2 小时。720 小时是 30 天的数值趋势，心率、血压、血氧的变化能回看一个月；但两小时前的具体心电波形已经调不出来，只剩数值。对病房床旁通常够用；对要复盘某次心律失常发作的场合，这是两个完全不同的能力。
这里要如实说明一处：SM-500D 的参数表在"存储回放"栏写"2 小时波形存储回放"，在"存储"栏写"12 小时的全息波形存储与回放，波形数据掉电存储"——同一份表里出现了两个波形时长。本页按"两处并存、口径待确认"处理，采购时以厂家书面确认为准。
三种配法，按"这台设备为谁留证据"来选
三档不是"越好越贵"的排序。
五件容易被漏掉的事
- 250 例要按门诊量算一遍。一天 30 例八天就满；扩到 1000 例一个月出头。满了怎么办取决于有没有定期导出的习惯——参数表永远不写，却决定三个月后还能不能翻出上个月那份图。
- 纸是耗材，也是最容易丢的那份。热敏纸保存条件按说明书执行，长期归档建议同时留电子文件。计算机平台两款报告能导 PDF、纸丢了可重打；嵌入式靠 USB 与 RS232 手动导出，这一步要写进科室规程。
- 趋势和波形不是一个量级。720 小时存数值，2 小时存曲线。数值能说"三点钟心率到过 130"，波形才能说"那是次什么样的心律失常"。
- 屏幕大不等于参数全。胎监里 SM-100 的屏有 12.1 寸，比另两款都大，但参数表没有宫缩压力；SM-90 只有 7 寸屏，却把孕妇血氧、脉率、无创血压做成标配。
- 联网要问它连谁。四款监护仪都写"支持有线无线联网、混网联接"，三款胎监可接中央站，两款计算机平台心电可接网络管理系统。但"能联网"与"已连上院内系统"是两回事，接口协议、数据格式、谁对接，都要落到纸面。
四条不能越的线
这一段比前面所有参数都重要。
- 自动分析的结果要由医师确认。多款心电图机写有自动诊断或自动分析，胎监写有声光分级报警，监护仪写有心律失常分析与三级声光报警。这些都是辅助判断的工具，输出须经具备资质的医师或相应人员确认后才构成诊断结论；本站不对自动分析结果作准确性承诺。
- 胎儿监护不引用绝对化的安全性表述。本站 SM-90 的参数表里有一句把声输出与绝对化安全性挂钩的表述。医疗设备不宜作此类表述，本站正文与场景页均不引用，也不当作选购依据。该机型声强如实列为：工作频率 1.0 MHz，超声强度小于 5 mW/cm²，声输出限值按 IEC1157 规定。
- 报警不等于巡视。三级声光报警、上下限可调、支持护士呼叫，作用是把异常提示出来，不改变临床巡视与判读的责任划分。电极接触不良、探头脱落时报警可能不响——SE-3B 把"电极接触不良逐路指示"单列成一项参数，就是为了这个。
- 注册证的适用范围要逐台核。这 14 款的参数页里没有注册证编号与适用范围原文。本页所有"使用场所"都基于技术参数与配置，属配置层面的参考，不构成适用范围声明；采购前应调取注册证原文核对。
还有一点：本页讨论的是设备配置思路。设备如何接入院内系统、数据存多久、谁能调阅，属机构信息管理与病案制度范畴，不在本页范围内。
常见问题
Q：心电图机和心电监护仪是同一类设备吗？
A：不是。心电图机做"一次检查"——同步采 12 导，出波形、出纸、出报告，做完这次就结束。多参数监护仪做"连续看护"——心电只是六项之一，另有心率、无创压、血氧、呼吸、体温，输出持续趋势与报警。一个产出报告，一个产出连续记录。
Q：计算机平台和嵌入式心电图机怎么选？
A：看报告要不要在院内流动。要导入系统、跨科室调阅、批量归档，选计算机平台（EBox-12、SE-12P），能导出 PDF / JPEG / XML 也能接网络管理系统；只在检查位出纸给病人，选嵌入式（SE-3B 起），开机就用、2.2–2.5 kg 提着走。
Q：本机存 250 例够用吗？
A：看门诊量和导出习惯。一天 30 例八天满，扩到 1000 例一个月出头。够不够不取决于 250 这个数字，取决于有没有人定期导出、导到哪。
Q：双胎和产妇血氧血压，能在一台上都要吗？
A：本站三款胎监里，双胎识别最细的是 SM-110（偏移显示 + 重叠识别报警），母体参数标配的是 SM-90。两条路可合到一起：SM-110 选 Plus 版本，或 SM-90 加双胎选配，配置与价格需单独确认。
Q：趋势存 720 小时，是不是就能回溯一个月？
A：数值趋势能，波形不一定。720 小时对应"趋势数据"，波形是另一行：SM-500D 写 12 小时全息波形（同表另处写 2 小时回放），SM-500M、SM-500S、SM-100T 写 2 小时波形回放。要看一个月前的曲线形态，得走联网与中央站。
本文所述参数取自本站产品参数表，使用场所为基于技术参数与配置的参考说明，具体以产品注册证载明内容为准。禁忌内容或注意事项详见产品说明书。产品需在具备相应资质的医务人员操作下使用，自动分析结果须经医师确认。
