介入超声：针怎么被看见，有四条技术路径
介入超声要解决的核心问题只有一个：针在屏幕上看得见吗。围绕这一个问题，本站产品线上其实有四种不同的做法——把引导线画在屏幕上、把针尖增强显示、用磁场算出针的位置、用穿刺架把针固定在固定角度上。四种做法的自由度、操作难度和价格完全不同，混在一起谈"支持穿刺引导"就没有意义。本页把四条路径分开讲，并说明各自不能做什么。
介入挑设备，四条约束先过一遍
顺序不能倒：先确定针怎么被看见，再谈用哪支探头。
针是金属，但也是镜面
穿刺针在超声下并不总是清晰：进针角度太斜，声束打在针杆上会反射到别的方向，屏幕上的针就断成几段甚至消失。所谓"穿刺引导"，本质上都在解决这一个问题——有的靠软件画线，有的靠增强回声，有的靠磁场算位置。
要看的目标深浅不一
浅表的淋巴结、甲状腺结节在 20–40 mm；腹部脏器、深一些的病灶在 60–100 mm。这一条直接决定探头频率：高频线阵浅而细，低频凸阵深而粗。同一台设备上有没有合适的那一支，比有没有"穿刺功能"更关键。
手要稳，还要腾出来
穿刺时一只手拿探头、一只手推针，屏幕必须摆在视线不离开穿刺区的位置。探头本体即整机、图像显示在平板上的形态，在这里有实际优势：屏幕可以单独摆，不用连着一台推车。
无菌与耗材是另一条线
探头套、穿刺架、耦合剂的灭菌与更换流程，与设备参数无关，但决定这套配置能不能在介入室里跑起来。采购时要把耗材清单一起列出来，而不是等装机后再补。
四条技术路径：同叫"引导"，做法完全不同
下表表述均取自本站产品参数表原文，可逐款对照。
| 技术路径 | 代表型号 | 参数表原文表述 |
|---|---|---|
| ① 平面内 / 平面外引导线 | 5P、7H、8H、8S、5PA、6PA | 平面内穿刺引导线功能，平面外穿刺引导与血管自动测量功能 |
| ② 针尖显影增强 | 5W、5LP、5LPA、5T、6CPL、6N | 在①的基础上，多一项针尖显影增强功能 |
| ③ 磁导航 | 6X | 磁导航穿刺针位移角度显示功能；内置磁传感器获取环境磁场矢量与磁化后带磁性的穿刺针产生的磁场矢量 |

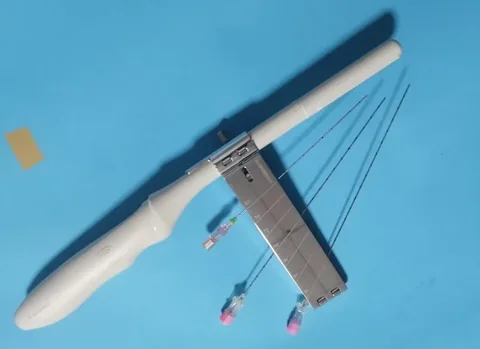

| ④ 穿刺架（配件） | 9114 超声探头穿刺架 | 活检取样用；配件类产品，需与对应主机 / 探头配套使用 |
四条路径的差别，说到底在"针的自由度"上。①是软件在屏幕上画一条预测线，针可以自由进出，但线只是参考——针实际弯了、偏了，线不会跟着变。②在①的基础上加强针尖的回声，让针尖在图像里更亮，判断仍然靠眼睛。③是用磁场实时算出针的位移与角度，参数表的原话是"实现多方位且交叉验证的更有保障的穿刺针可视化"，并且明确写了"不用依赖穿刺架而操作更加简易"。④反过来，是用机械结构把针固定在某个角度上，稳定性更强，自由度最低。
所以选型的问法不该是"支不支持穿刺引导"，而是：你要的是自由度，还是稳定性。要按病灶位置随时调整角度，就在①②③里选；要固定角度反复取样，就上④。两者也不冲突，④的穿刺架本身可以装在带①②③的探头上。
关于④，有一条必须照抄库里的原话：超声探头穿刺架 属于配件类产品，需与对应主机 / 探头配套使用，具体适配机型与规格需向我方产品部门确认。本站没有公布适配清单，因此在任何配置表里都不应写死"某型号适配某探头"。
三种常见配法，按"针怎么被看见"来选
三档对应三种引导方式，不是"越好越贵"的排序。

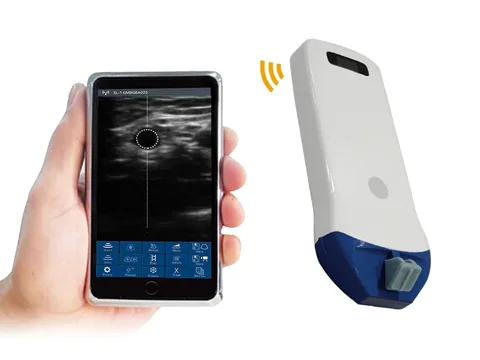

一档 · 5P：只画引导线
浅表目标的活检定位、置管引导，操作者自己控制角度。代表型号 5P 高频线阵无线探头：10.0–14.0 MHz，深度 20 / 30 / 40 / 55 mm，平面内穿刺引导线与平面外穿刺引导、血管自动测量，测量项含长度、角度、面积/周长、轨迹、面积比。
取舍：25 mm 级别的浅表目标最合适，55 mm 之外就不是它的范围。引导线是参考线，针偏了线不会跟着偏——这一点要在培训里讲清楚。
看这款的参数 →

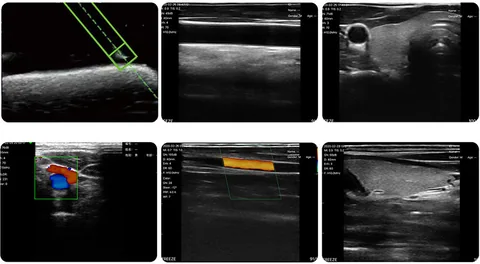

二档 · 6X：磁场算位置
需要在屏幕上看到针的位移与角度、又不想被穿刺架限制角度。代表型号 6X 带磁导航线阵探头：7.5–10.0 MHz，深度 20–100 mm，192 阵元、32 通道，扫描宽度 40 mm，磁导航穿刺针位移角度显示功能，续航 3 小时、200 g。
取舍：它是这几款里专门谈"针的位置由磁场计算"的一支，参数表原话是"不用依赖穿刺架而操作更加简易"。磁化后带磁性的穿刺针是它的前提，耗材怎么配要另行确认。
看这款的参数 →
还有一条中间路线：针尖显影增强。本站 5W（7.5–10.0 MHz、20 / 40 / 60 mm、256 阵元）、5LP（线阵 7.5–10.0 ＋ 高频线阵 10.0–12.0 MHz、20–80 mm）、5LPA（相控阵 3.3–3.6 ＋ 线阵 7.5–10.0 MHz）、5T（腔内 6.6–8.0 MHz、20–100 mm）、6CPL（三合一，3.2–10 MHz）、6N（10.0–13.2 MHz、20–60 mm）这六款，参数表在"穿刺辅助功能"一栏里都多写了一句"针尖显影增强功能"。
它不改变针的自由度，只让针尖在图像上更亮。对刚开始做穿刺引导的操作者，这一条比多一个功能菜单更实用；对熟练操作者，它省下的是找针尖的那几秒。
四件常被漏掉的事
- 探头套与耦合剂要算进流程。介入操作要求无菌，探头必须加无菌套。套上去之后近场会变模糊，高频浅表的优势会被吃掉一部分——这一点在选 18 MHz 级探头之前要先想清楚。
- 屏幕位置决定操作姿势。探头本体即整机、图像走平板，屏幕可以单独摆到穿刺区旁边；整机的显示器也能旋转，但要留出推车的位置。介入室里空间紧张，这一条比参数更影响实际使用。
- 续航与"连续几台"要对上。5P、7H、8H、8S 一类无线探头的续航多在 1.5 小时级，6X 是 3 小时。介入操作单台时间长、间隔短，中途没电就得停下来充。
- 磁导航有前提条件。6X 的磁导航原理写在参数表里：内置磁传感器获取环境磁场矢量，以及磁化后带磁性的穿刺针产生的磁场矢量，再计算位移与角度。也就是说，针需要能被磁化。对穿刺针的具体要求、是否需要专用耗材，本站未公布，需向产品部门确认。
四条不能越的线
这一段比前面所有参数都重要。
- 本页只谈"看得见针"，不谈治疗。穿刺活检、置管、取样引导属于诊断与通路建立；注射、松解这类治疗性操作属于临床处置范畴，与设备选型是两件事，本页不涉及。
- 穿刺架的适配不能自己推。本站 9114 的产品页明确写着"具体适配机型与规格请向我方产品部门确认"。任何"某探头配某穿刺架"的说法都要先拿到产品部门的对照表，否则就是编。
- 针径、进针角度、最大取样深度不写。这三项由穿刺架型号与探头共同决定，本站参数表没有公布，本页因此不做任何数值承诺。实际操作以说明书与所在机构规程为准。
- 一次引导成功不等于诊断成立。取到的标本是否合格、病理结果如何，取决于取材部位、标本处理与病理科判读。设备提供的是"针到了哪里"的图像依据，判断在医师。
还需要说明一点：介入操作涉及无菌、麻醉、出血与感染风险，必须由具备相应资质的医师在符合规范的场所内进行。本页讨论的是设备与配件的选型逻辑，不构成任何操作指导。
常见问题
Q：四种引导方式，到底差在哪？
A：差在"针的自由度"和"针的位置从哪来"。引导线是软件画在屏幕上的预测线，针自由但线不跟着弯；针尖显影增强是在这个基础上让针尖更亮；磁导航是用磁场实时算出针的位移与角度（6X），仍然不用穿刺架；穿刺架是用机械结构把针固定在某个角度，稳定但自由度最低。
Q：磁导航要不要专用针？
A：参数表写的前提是"磁化后带磁性的穿刺针"，也就是针本身要能被磁化。对穿刺针的具体要求、是否需要专用耗材、耗材怎么供应，本站未公布，需向产品部门确认。本页只写原理与"显示位移与角度"这一层，不涉及耗材与成本判断。
Q：穿刺架一定要配吗？
A：看操作方式。要固定角度反复取样，穿刺架最省手；要按病灶位置随时调角度，就用引导线或磁导航。9114 是配件类产品，需与对应主机 / 探头配套使用，适配机型与规格要向产品部门确认——本站没有公布适配清单。
Q：5P 和 8H 都带引导线，怎么选？
A：按深度选。5P 是 10.0–14.0 MHz、深度 20 / 30 / 40 / 55 mm，适合最浅的一档，测量项也最全（长度、角度、面积/周长、轨迹、面积比）；8H 是 16.0–20.0 MHz、深度 10 / 20 / 30 / 40 mm、192 阵元 64 通道，近场更细但更浅。要看 55 mm 左右的目标，5P 更合适。
Q：和麻醉疼痛那一页怎么分工？
A：那一页讲血管穿刺与神经阻滞——深静脉、神经丛、关节腔，目标是"针到得准"；本页讲组织取样与通路建立——活检、置管、取样，核心是"针看得见"。两页用的可能是同一支探头，但讨论的问题不同。
本文所述参数取自本站产品参数表，适用范围为基于技术参数的参考说明，具体以产品注册证载明内容为准。禁忌内容或注意事项详见产品说明书。产品需在具备相应资质的执业医师操作下使用。
