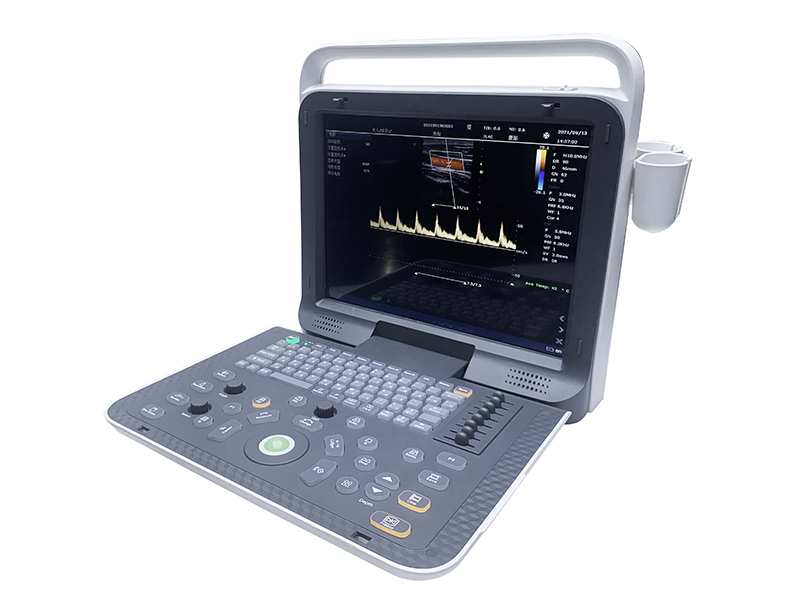

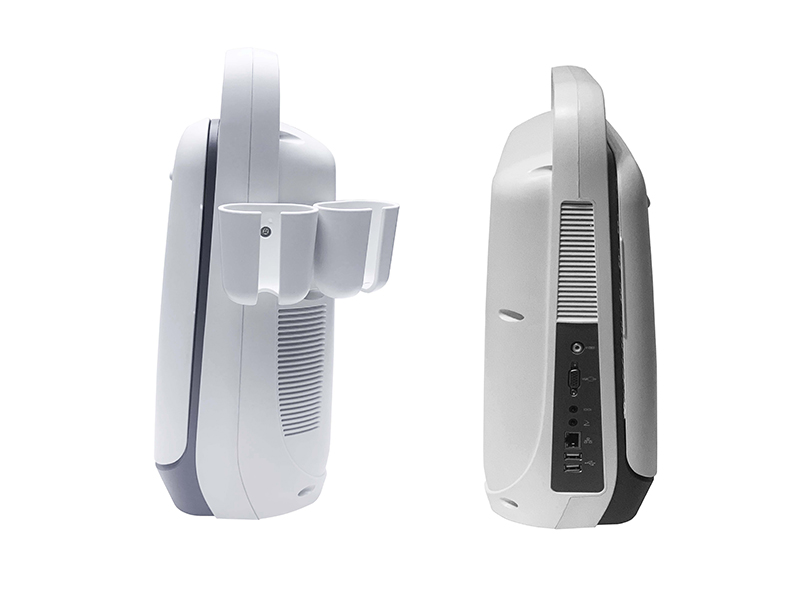

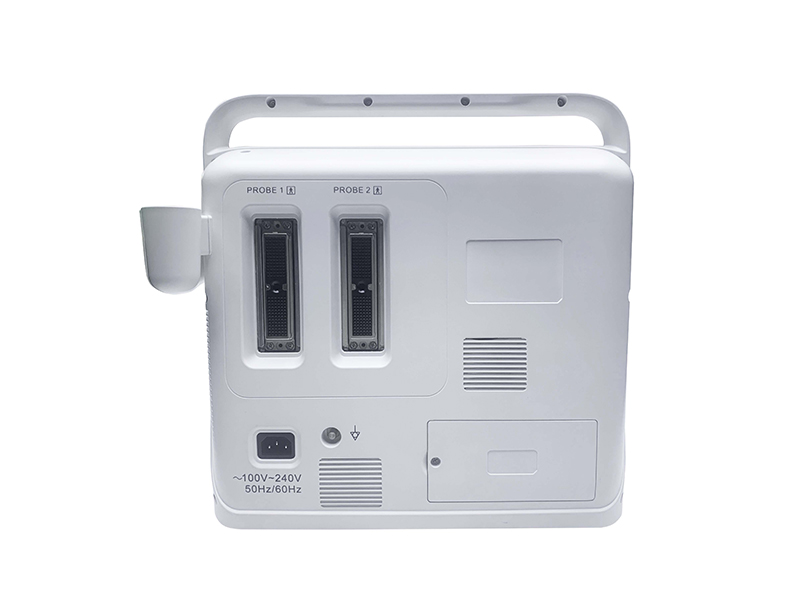

C10B 便携式彩色多普勒超声诊断系统

技术规格

1. 设备用途说明 用于腹部、心脏、妇科、产科、泌尿科、小器官、儿科、血管等方面的检查。 2.主要技术参数及功能： 2.1 技术平台：linux +ARM+FPGA 2.2 通道数、阵元数 物理通道数：≥64 探头阵元数：≥128 2.3 便携彩超尺寸、重量 主机尺寸：宽37cm * 高36cm * 厚15cm 包装尺寸：46cm(长) ×46cm(宽) × 31cm(高) 主机重量：8.4kg； 包装重量：12kg，含：主机+两把探头+电源线+说明书+纸箱+泡棉， 2.4 显示器 高分辨率15寸LCD显示器 2.5 全数字化成像技术 多波束合成 实时逐点动态聚焦成像 脉冲反相谐波复合成像 空间复合 图像增强降噪 2.6 成像模式 B模式 M模式 Color(彩色多谱勒)模式 PDI(能量多普勒)模式 PW(脉冲多普勒)模式 2.7 图像显示模式 B、双幅、4幅、B+M、M、B+Color、B+PDI、B+PW、PW、B+Color+PW、B+PDI+PW、B/BC双实时 2.8 支持的探头 3C6C: 3.5MHz/R60/128阵元凸阵探头； 7L4C: 7.5MHz/L38mm/128阵元线阵探头; 10L25C: 10MHz/25mm/128阵元线阵探头； 6E1C: 6.5MHz/R10/128阵元腔内探头； 6C15C: 6.5MHz/R15/128阵元微凸探头； 3C20C: 3.5MHz/R20/128阵元微凸探头； 6I7C: 6MHz/L64mm/128阵元直肠探头； 6E1C:6.5MHz/R10/128阵元可视人流探头； 2P2F: 2.5MHz/L16mm/ 64阵元低频相控阵探头； 探头频率：2.5-14.5MHz 探头插座：≥2个 2.9 支持的频率 B/M：基波频率≥3档；谐波频率≥2档； Color/PDI： ≥2档 PW: ≥2档 2.10 电影回放 2D模式,B最大: ≥5000帧，Color, PDI最大：≥2300帧； 时间线模式(M, PW), 最大：≥ 190s 2.11 图像放大 实时扫描（B、B+C、2B、4B），状态:无极放大 2.12 图像存储 支持JPG、BMP、FRM图像格式和CIN、AVI电影格式(AVI视频压缩倍率≥30); 支持本地存储； 支持DICOM，符合 DICOM3.0标准 内置工作站：支持大容量硬盘(≥500GB)，支持病人数据检索与浏览 2.13 系统语言 支持：中文/英文/西班牙语/法语/德语/捷克语/俄语，根据用户需求，可扩展支持其他语言； 全屏幕中英文注释输入，中文输入法≥2种，其中有五笔输入法； 2.14 测量计算软件包 腹部、妇科、产科、泌尿系、心脏、儿科、小器官、血管等； 2.15 电池 内置大容量锂电池，工作状态，连续工作时间≥1.5小时，屏幕提供电量显示信息 2.16 其他功能 注释：出厂默认注释库，支持添加自定义注释； 体标：体标输≥200 穿刺线、碎石线、 支持USB鼠标 3. 图像参数 3.1 B模式 灰阶映射：≥15档 噪声抑制：≥8档 帧相关： ≥8档 边缘增强：≥8档 图像增强：≥5档 空间复合：开关可调 扫描密度：高、中、低 图像翻转：上下、左右 最大扫描深度：≥320mm 3.2 M模式 扫描速度（Sweep Sleep）：≥5档可调 线平均（Line Average）：≥8档 3.3 PW模式 SV 大小/位置：SV大小1.0–8.0mm可调 PRF：≥16档，0.7kHz-9.3KHz可调 扫描速度（Sweep Sleep）：≥5档可调 校正角度（Correction Angle）：-85°~85°，步长5° 谱图翻转：开关可调 壁滤波：≥4档可调 多谱勒声音：≥20档 3.4 Color/PDI模式 PRF：≥15档，0.6KHz – 11.7KHz 彩色图谱（color map）：≥4种 彩色相关：≥8档 后处理：≥4档 3.5 参数保存及恢复 支持图像参数一键保存； 支持图像参数一键复位； 4. 测量及计算 B/C模式常规测量：距离、面积、周长、体积、角度、面积比率、距离比率 M模式常规测量：时间、斜率、心率、距离 Doppler模式常规测量：心率、流速、流速比、阻力指数、搏动指数、手动/自动包络、加速度、时间、心率 产科B、PW模式应用测量：包括全面的产科径线测量、体重、单胎孕龄及生长曲线、羊水指数、胎儿生理评分测量等 妇科B模式应用测量 心脏B、M、PW模式应用测量 血管B、PW模式应用测量，支持：IMT自动内膜测量 小器官B模式应用测量 泌尿B模式应用测量 儿科B模式应用测量 腹部B模式应用测量； 5. 报告及打印 支持报告编辑、报告打印 ，支持报告模板； <span Microsoft YaHei UI", "Microsoft YaHei", SimSun, Arial, "Segoe UI", Tahoma, Helvetica, sans-serif; font-size: 14

本页应用场景为基于设备技术参数与配置的说明。具体适用范围以产品注册证载明内容为准，具体操作请遵循所在机构规范及产品说明书要求。
