Product Details · 产品详情

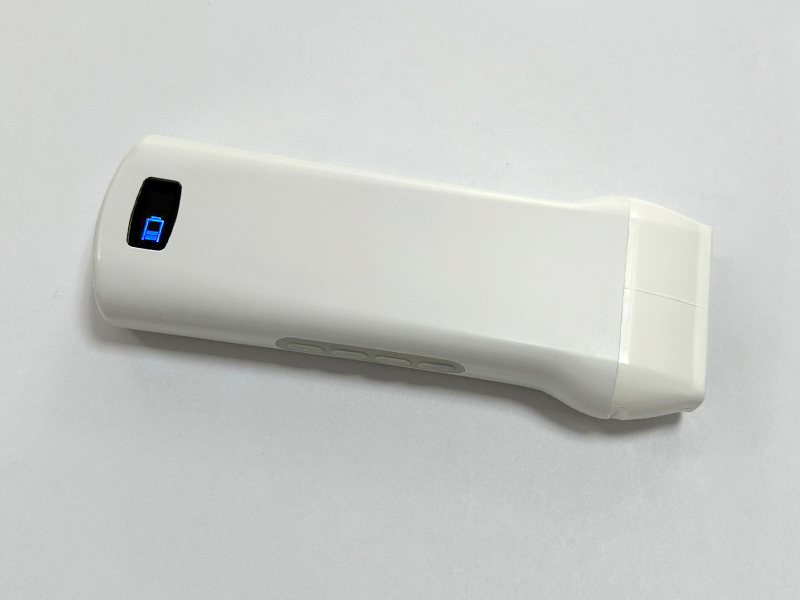

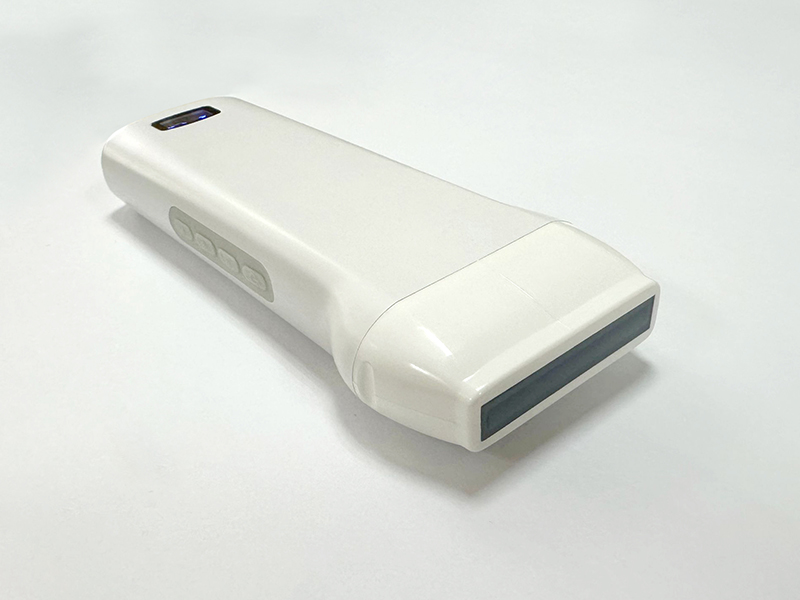

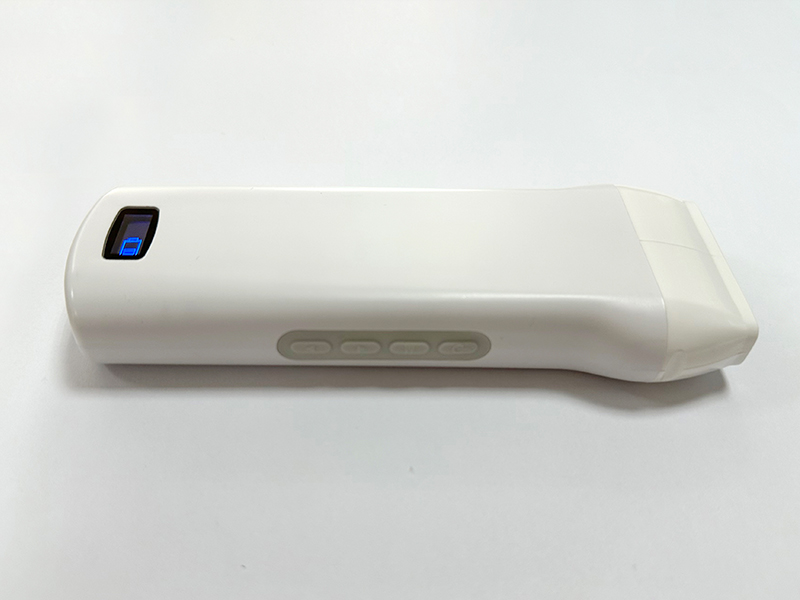

6X 带磁导航功能线阵无线超声探头
6X 是一款线阵无线超声探头，采用电子阵列扫描，192 阵元、32 通道。主机集成在探头内部，图像通过内置 WiFi 传输到手机、平板或 Windows 电脑，不依赖使用环境有没有 WiFi。探头频率 7.5/10MHz，扫描深度 20~100mm 可调。高频穿透较浅、浅表分辨率好，适用于甲状腺、乳腺、肌骨、神经、血管、颈动脉等浅表部位。成像模式为 B、B/M、Color、PW、PDI，增益范围
- 探头频率：7.5/10MHz
- 连接方式：无线连接——探头内置 WiFi 热点，手机 / 平板 / Windows 电脑接收图像，不依赖使用环境有没有 WiFi
- 充电方式：无线充电/USB充电
- 所属品类：掌上B超机
产品概述
6X 是一款线阵无线超声探头，采用电子阵列扫描，192 阵元、32 通道。主机集成在探头内部，图像通过内置 WiFi 传输到手机、平板或 Windows 电脑，不依赖使用环境有没有 WiFi。
探头频率 7.5/10MHz，扫描深度 20~100mm 可调。高频穿透较浅、浅表分辨率好，适用于甲状腺、乳腺、肌骨、神经、血管、颈动脉等浅表部位。
成像模式为 B、B/M、Color、PW、PDI，增益范围 30–105dB，支持增益、焦点、反相脉冲谐波、降噪等图像调节，支持平面内穿刺引导线与平面外穿刺引导。电池续航 3小时，且可随时无线充电无限延长工作时间。探头尺寸 156mm×55mm×20mm，重量 200g。
技术参数
本型号参数
| 项目 | 参数 |
|---|---|
| 探头频率 | 7.5/10MHz |
| 扫描深度 | 20~100mm，可调 |
| 扫描方式 | 电子阵列扫描，带磁导航功能 |
| 阵元数 | 192 |
| 通道数 | 32 |
| 扫描宽度 | 40mm |

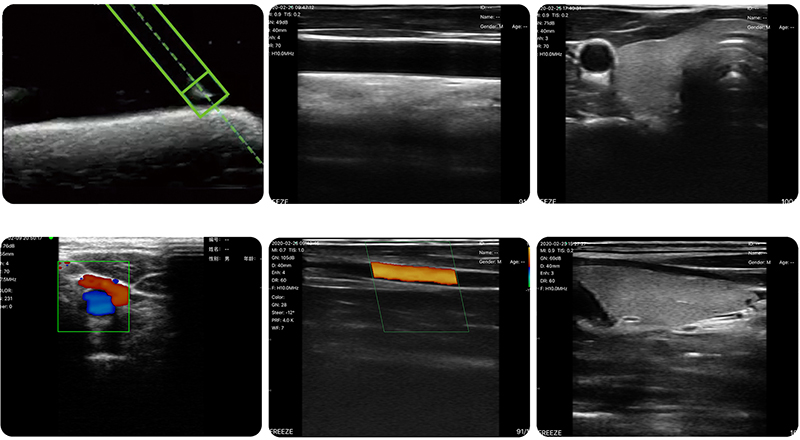

| 显示模式 | B、B/M、Color、PW、PDI |
| 产品优点 | 超声成像显示穿刺针叠加磁场位移、角度定位显示穿刺针，实现多方位且交叉验证的更有保障的穿刺针可视化，让穿刺更加准确，，降低穿刺介入的难度，且不用依赖穿刺架而操作更加简易。 磁导航工作原理： 内置于掌超里面的磁传感器获取环境磁场矢量和磁化后带磁性的穿刺针产生的磁场矢量，发送至运算单元中，计算穿刺针的位移、角度，并生成位移、角度信息的图案，叠加到超声图像上一起显示。 使用方法： |
| 图像调节 | 增益、焦点、反相脉冲谐波、降噪 |
| 穿刺辅助功能 | 磁导航穿刺针位移角度显示功能，平面内穿刺引导线功能，平面外穿刺引导与血管自动测量功能 |
| 电池工作时间 | 3小时，且可随时无线充电无限延长工作时间 |
| 充电方式 | 无线充电/USB充电 |
| 测量功能 | 距离、面积、周长、心率、产科 |
| 电影回放 | 手动和自动回放，可设置回放帧数为100/200/500/1000 |
| 图像保存 | jpg, mp4, DCM多种格式 |
| 探头与主机连接方式 | wifi无线连接 |
| Wifi类型 | 802.11n/2.4G/5G双频450Mbps |
| 图像帧频 | 18f/s |
| 软件支持系统 | 苹果iOS和安卓Android，Windows |
| 尺寸 | 156mm×55mm×20mm |
| 重量 | 200g |
全系列通用参数
| 项目 | 参数 |
|---|---|
| 增益范围 | 30–105 dB |
| 降噪等级 | 0-1-2-3-4 级 |
| 动态范围 | 40-50-60-70-80-90-100-110 |
| 图像传输 | 探头内置 WiFi 信号，不依赖使用环境有无 WiFi |
| 连接设备 | 手机 / 平板 / Windows 电脑 |
应用场景
本页应用场景为基于设备技术参数与配置的说明。具体适用范围以产品注册证载明内容为准，具体操作请遵循所在机构规范及产品说明书要求。
| 场景 / 科室 | 典型用途 | 配置说明 |
|---|---|---|
| 麻醉 / 疼痛科 | 深静脉穿刺、神经阻滞、关节腔注射等可视化引导 | 高频线阵，浅表分辨率好 |
| 护理 / 置管 | PICC、CVC 等静脉置管与输液引导 | 高频线阵 |
| 血管外科 / 肾内科 | 血管通路、血栓与狭窄评估、穿刺引导 | 线阵扫查 |
| 康复 / 肌骨 / 甲乳 | 肌骨与关节检查、甲状腺与乳腺检查 | 高频线阵 |
