Product Details · 产品详情

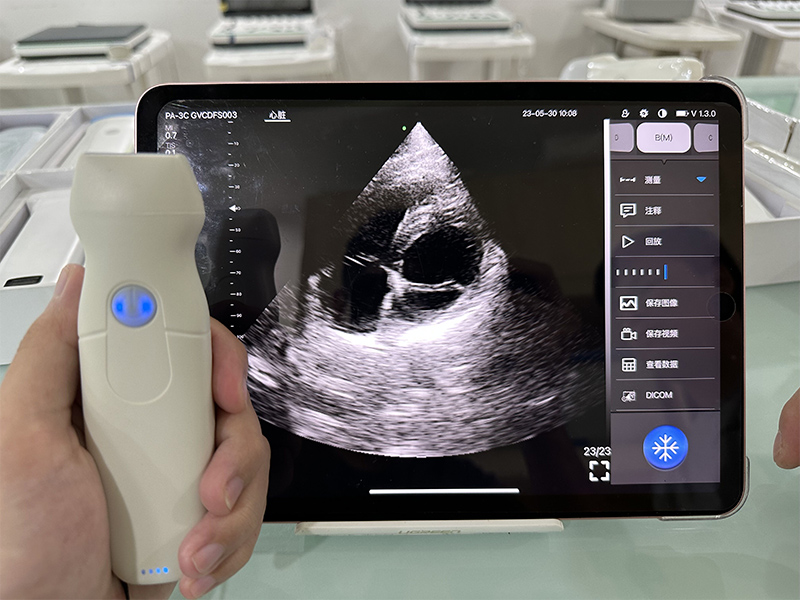

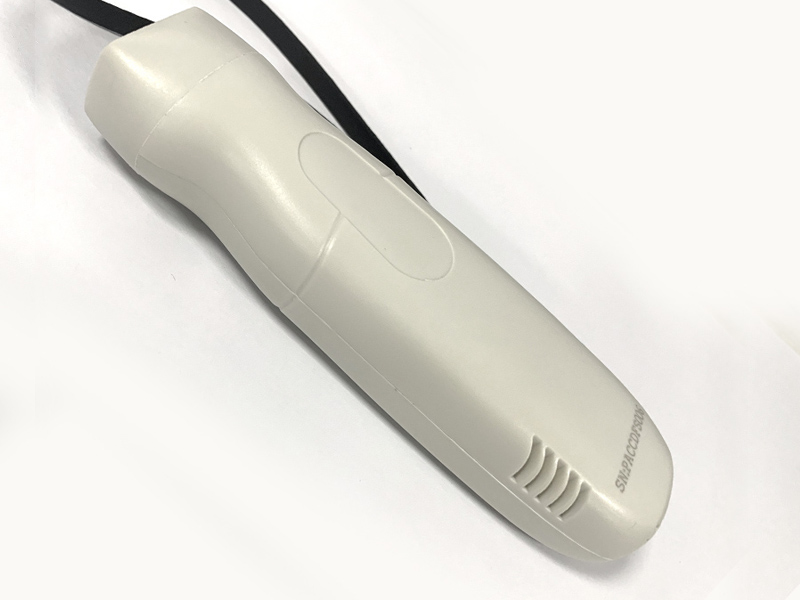

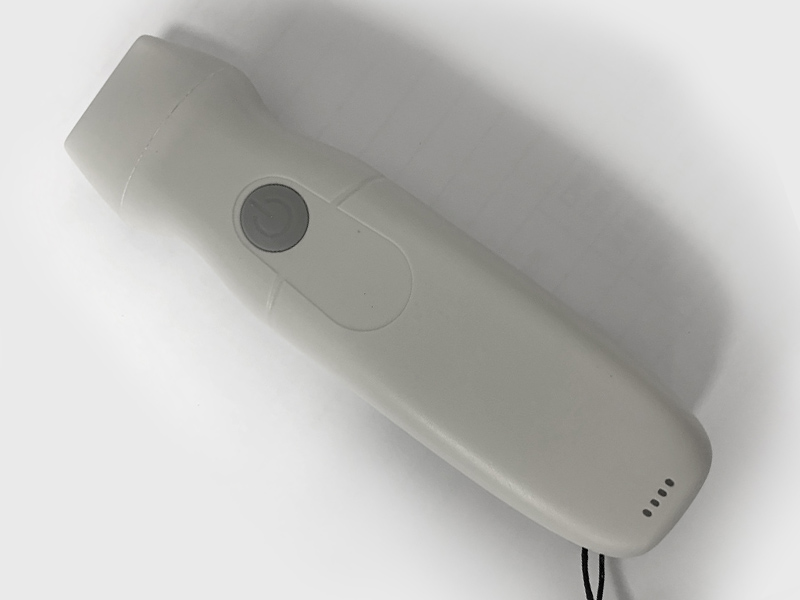

5PA 相控阵无线超声探头
5PA 是一款相控阵无线超声探头，采用电子阵列扫描，128 阵元、32 通道。主机集成在探头内部，图像通过内置 WiFi 传输到手机、平板或 Windows 电脑，不依赖使用环境有没有 WiFi。探头频率 2.2-3.6MHz，扫描深度 90/160/200/240mm 可调，扫描角度 80°。低频穿透胸壁，适用于心脏功能与血容量评估、心包积液等胸部相关检查。成像模式为 B、B/M、Color、P
- 探头频率：2.2-3.6MHz

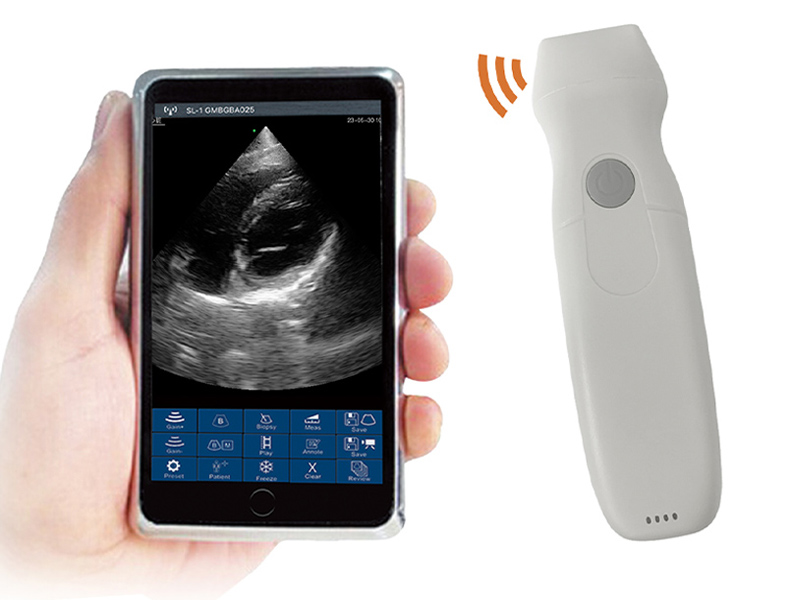

- 连接方式：无线连接——探头内置 WiFi 热点，手机 / 平板 / Windows 电脑接收图像，不依赖使用环境有没有 WiFi
- 充电方式：有线充电
- 所属品类：掌上B超机
产品概述
5PA 是一款相控阵无线超声探头，采用电子阵列扫描，128 阵元、32 通道。主机集成在探头内部，图像通过内置 WiFi 传输到手机、平板或 Windows 电脑，不依赖使用环境有没有 WiFi。
探头频率 2.2-3.6MHz，扫描深度 90/160/200/240mm 可调，扫描角度 80°。低频穿透胸壁，适用于心脏功能与血容量评估、心包积液等胸部相关检查。
成像模式为 B、B/M、Color、PW、PDI，增益范围 30–105dB，支持增益、焦点、反相脉冲谐波、降噪等图像调节，支持平面内穿刺引导线与平面外穿刺引导。电池续航 1小时, 且可随时无线充电无限延长工作时间。探头尺寸 140mm×35mm×25mm，重量 120g。
技术参数
本型号参数
| 项目 | 参数 |
|---|---|
| 探头频率 | 2.2-3.6MHz |
| 扫描深度 | 90/160/200/240mm，可调 |
| 扫描方式 | 电子相控阵扫描 |
| 阵元数 | 128 |
| 通道数 | 32 |
| 扫描角度 | 80° |
| 显示模式 | B、B/M、Color、PW、PDI |
| 图像调节 | 增益、焦点、反相脉冲谐波、降噪 |
| 电池工作时间 | 1小时, 且可随时无线充电无限延长工作时间 |
| 图像帧频 | 18f/s |
| 充电方式 | 有线充电 |
| 降噪 | 0-1-2-3-4 |
| 穿刺辅助功能 | 平面内穿刺引导线功能，平面外穿刺引导与血管自动测量功能 |
| 电影回放 | 手动和自动回放，可设置回放帧数为100/200/500/1000 |
| 测量功能 | 距离、面积、周长、心率 |
| 图像保存 | jpg, mp4, DCM多种格式 |
| 探头与主机连接方式 | wifi无线连接或USB线连接 |
| Wifi类型 | 802.11n/2.4G/5G双频450Mbps |
| 软件支持系统 | 苹果iOS |
| 尺寸 | 140mm×35mm×25mm |
| 重量 | 120g |
全系列通用参数
| 项目 | 参数 |
|---|---|
| 增益范围 | 30–105 dB |
| 降噪等级 | 0-1-2-3-4 级 |
| 动态范围 | 40-50-60-70-80-90-100-110 |
| 图像传输 | 探头内置 WiFi 信号，不依赖使用环境有无 WiFi |
| 连接设备 | 手机 / 平板 / Windows 电脑 |
应用场景
本页应用场景为基于设备技术参数与配置的说明。具体适用范围以产品注册证载明内容为准，具体操作请遵循所在机构规范及产品说明书要求。
| 场景 / 科室 | 典型用途 | 配置说明 |
|---|---|---|
| 心内科 | 心脏结构与功能评估、血容量评估 | 相控阵低频穿透 |
| 急诊 / ICU | 心包积液等胸部相关检查与穿刺引导 | 低频穿透胸壁 |
| 麻醉科 | 围手术期心脏监测 | 相控阵探头 |
